总结功能特长1 过电流检测精度规格产品资料产品咨询
总结
MM3856系列是一款锂离子/锂聚合物可充电电池保护IC，通过使用电流检测电阻Rsns，可以高精度地检测充电/放电电流异常。同时拥有2段式放电过流检测功能，在正常放电和大电流放电状态下都能对系统进行适当的保护。
功能
单串用
特长
（1）各种检测/解除电压的选择范围与精度
● 过充电检测电压 4.1V ~ 5.0V/5mV step 精度±20mV
● 过放电检测电压 2.1V ~ 3.0V/50mV step 精度±35mV
● 放电过电流检测电压1 15mV ~ 100mV/1mV step 精度 *1
● 放电过电流检测电压2 30mV ~ 100mV/1mV step 精度 *1
● 充电过电流检测电压 -100mV ~ -15mV/1mV step 精度 *1
● 短路检测电压1 50mV ~ 200V/5mV step 精度±20mV（无放电过电流检测电压2）
精度±25mV（有放电过电流检测电压2）
● 禁止0V充电电池电压 1.3V ~ 1.8V/0.1V step 精度±0.1V
0.9V fixed 精度±0.3V
（2）0V电池充电功能 可选择［禁止］/［允许］
（3）消耗电流
● 正常工作模式下 Typ. 2.5μA, Max. 4.0μA
● 待机模式下 Max. 0.1μA （有过放电锁定功能时）
Max. 0.6μA （无过放电锁定功能时）

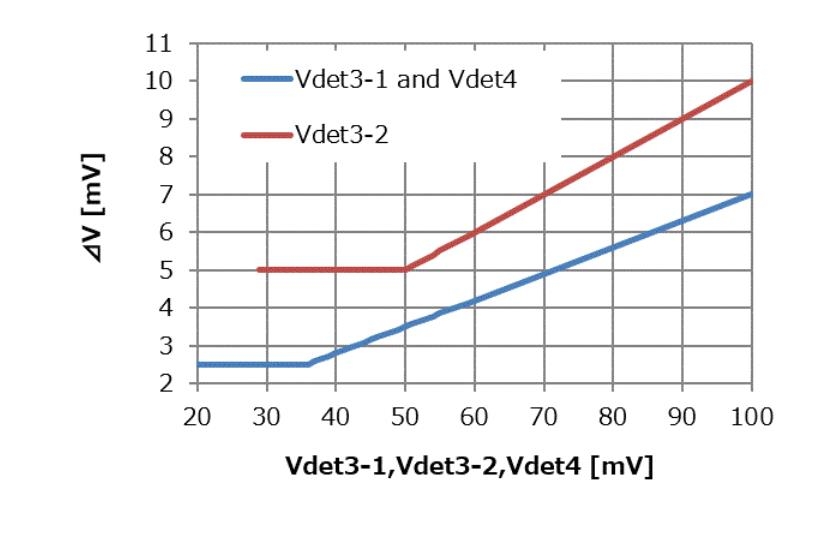

1 过电流检测精度
规格
| 型号 | 封装 | 0V 充电 | 过充电解除方法 | 过放电解除方法 | 放电过电流解除方法 | 过充电 检测电压 [V] | 过充电 解除电压 [V] | 过放电 检测电压 [V] | 过放电 解除电压 [V] | 放电过电流 检测电压1 [V] | 放电过电流 检测电压2 [V] | 充电过电流 检测电压 [V] | 短路 检测电压 [V] | 过充电 检测延时时间 [s] | 过充电 解除延时时间 [ms] | 过放电 检测延时时间 [ms] | 过放电 解除延时时间 [ms] | 放电过电流 检测延时时间1 [ms] | 放电过电流 检测延时时间2 [ms] | 放电过电流 解除延时时间 [ms] | 充电过电流 检测延时时间 [ms] | 充电过电流 解除延时时间 [ms] | 短路 检测延时时间 [ms] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MM3856AF1RRE | SSON-6J | 禁止 | 电压 | 电压 | 电压 | 4.475 | 4.275 | 2.800 | 3.000 | 0.0170 | 0.0300 | -0.0170 | 0.055 | 1.024 | 16.0 | 256.0 | 1.0 | 128.0 | 16.0 | 1.00 | 64.0 | 1.0 | 0.300 |
MM3856AJ2YLE | SON-6C | 许可 | 电压 | 电压 | 电压 | 4.525 | 4.350 | 2.100 | 2.300 | 0.0205 | 0.0295 | -0.0335 | 0.070 | 1.024 | 1.0 | 64.0 | 1.0 | 4096.0 | 16.0 | 8.00 | 16.0 | 4.0 | 0.280 |
MM3856AM1YLE | SON-6C | 禁止 | 电压 | 电压 | 电压 | 4.475 | 4.275 | 2.500 | 2.900 | 0.0210 | -0.0210 | 0.080 | 1.024 | 1.0 | 64.0 | 1.0 | 224.0 | 8.00 | 16.0 | 1.0 | 0.250 | ||
MM3856AM1RR4 | SSON-6UorV | 禁止 | 电压 | 电压 | 电压 | 4.475 | 4.275 | 2.500 | 2.900 | 0.0210 | -0.0210 | 0.080 | 1.024 | 1.0 | 64.0 | 1.0 | 224.0 | 8.00 | 16.0 | 1.0 | 0.250 | ||
MM3856AM2YLE | SON-6C | 禁止 | 电压 | 电压 | 电压 | 4.520 | 4.320 | 2.100 | 2.300 | 0.0210 | -0.0240 | 0.100 | 1.024 | 1.0 | 64.0 | 1.0 | 448.0 | 8.00 | 16.0 | 1.0 | 0.250 | ||
MM3856AM2RR4 | SSON-6UorV | 禁止 | 电压 | 电压 | 电压 | 4.520 | 4.320 | 2.100 | 2.300 | 0.0210 | -0.0240 | 0.100 | 1.024 | 1.0 | 64.0 | 1.0 | 448.0 | 8.00 | 16.0 | 1.0 | 0.250 | ||
MM3856AM4YLE | SON-6C | 禁止 | 电压 | 电压 | 电压 | 4.220 | 4.165 | 2.500 | 2.900 | 0.0225 | -0.0225 | 0.045 | 1.024 | 1.0 | 20.0 | 1.0 | 32.0 | 8.00 | 16.0 | 1.0 | 0.250 | ||
MM3856AN2YLE | SON-6C | 许可 | 电压 | 电压 | 电压 | 4.520 | 4.320 | 2.300 | 2.700 | 0.0360 | -0.0300 | 0.100 | 1.024 | 1.0 | 64.0 | 1.0 | 32.0 | 8.00 | 16.0 | 1.0 | 0.400 | ||
MM3856AN3YLE | SON-6C | 许可 | 电压 | 电压 | 电压 | 4.475 | 4.275 | 2.500 | 2.900 | 0.0210 | -0.0270 | 0.080 | 1.024 | 1.0 | 64.0 | 1.0 | 224.0 | 8.00 | 16.0 | 1.0 | 0.250 | ||
MM3856AN3RLE | SSON-6J | 许可 | 电压 | 电压 | 电压 | 4.475 | 4.275 | 2.500 | 2.900 | 0.0210 | -0.0270 | 0.080 | 1.024 | 1.0 | 64.0 | 1.0 | 224.0 | 8.00 | 16.0 | 1.0 | 0.250 | ||
MM3856AN4YLE | SON-6C | 许可 | 电压 | 电压 | 电压 | 4.520 | 4.320 | 2.100 | 2.300 | 0.0210 | -0.0330 | 0.100 | 1.024 | 1.0 | 64.0 | 1.0 | 448.0 | 8.00 | 16.0 | 1.0 | 0.250 | ||
MM3856AN4RLE | SSON-6J | 许可 | 电压 | 电压 | 电压 | 4.520 | 4.320 | 2.100 | 2.300 | 0.0210 | -0.0330 | 0.100 | 1.024 | 1.0 | 64.0 | 1.0 | 448.0 | 8.00 | 16.0 | 1.0 | 0.250 | ||
MM3856AN5YLE | SON-6C | 许可 | 电压 | 电压 | 电压 | 4.475 | 4.275 | 2.500 | 2.900 | 0.0210 | -0.0210 | 0.080 | 1.024 | 1.0 | 64.0 | 1.0 | 224.0 | 8.00 | 16.0 | 1.0 | 0.250 | ||
MM3856AN6YLE | SON-6C | 许可 | 电压 | 电压 | 电压 | 4.520 | 4.320 | 2.100 | 2.300 | 0.0210 | -0.0240 | 0.100 | 1.024 | 1.0 | 64.0 | 1.0 | 448.0 | 8.00 | 16.0 | 1.0 | 0.250 | ||
MM3856AN7YRE | SON-6C | 许可 | 电压 | 电压 | 电压 | 4.475 | 4.275 | 2.600 | 3.000 | 0.0210 | -0.0210 | 0.050 | 1.024 | 1.0 | 64.0 | 1.0 | 16.0 | 8.00 | 8.0 | 1.0 | 0.280 | ||
MM3856AN8YRE | SON-6C | 许可 | 电压 | 电压 | 电压 | 4.520 | 4.320 | 2.300 | 2.700 | 0.0210 | -0.0210 | 0.070 | 1.024 | 1.0 | 64.0 | 1.0 | 32.0 | 8.00 | 16.0 | 1.0 | 0.530 | ||
MM3856AN9YLE | SON-6C | 许可 | 电压 | 电压 | 电压 | 4.520 | 4.320 | 2.300 | 2.700 | 0.0225 | -0.0270 | 0.110 | 1.024 | 1.0 | 40.0 | 1.0 | 64.0 | 8.00 | 16.0 | 1.0 | 0.280 | ||
MM3856EF1RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.275 | 4.275 | 2.350 | 2.350 | 0.0300 | 0.0450 | -0.0200 | 0.150 | 1.024 | 16.0 | 20.0 | 1.0 | 5120.0 | 12.0 | 1.00 | 16.0 | 1.0 | 0.250 |
MM3856EN1YLE | SON-6C | 许可 | Latch | Latch | 电压 | 4.230 | 4.230 | 2.500 | 2.500 | 0.0235 | -0.0225 | 0.075 | 1.024 | 1.0 | 20.0 | 1.0 | 32.0 | 8.00 | 16.0 | 1.0 | 0.250 | ||
MM3856EN2RRE | SSON-6J | 许可 | Latch | Latch | 电压 | 4.275 | 4.275 | 2.300 | 2.300 | 0.0175 | -0.0150 | 0.084 | 1.024 | 16.0 | 96.0 | 1.0 | 512.0 | 1.00 | 10.0 | 1.0 | 0.300 | ||
MM3856EN3RRE | SSON-6J | 许可 | Latch | Latch | 电压 | 4.275 | 4.275 | 2.200 | 2.200 | 0.0175 | -0.0150 | 0.084 | 1.024 | 32.0 | 256.0 | 1.0 | 1280.0 | 1.00 | 20.0 | 1.0 | 0.530 | ||
MM3856JF1RRE | SSON-6J | 禁止 | Latch | 电压 | 电压 | 4.250 | 4.250 | 2.300 | 2.500 | 0.0320 | 0.0420 | -0.0200 | 0.070 | 1.024 | 16.0 | 128.0 | 4.0 | 128.0 | 8.0 | 4.00 | 48.0 | 4.0 | 0.250 |
MM3856JF2RRE | SSON-6J | 禁止 | Latch | 电压 | 电压 | 4.300 | 4.300 | 2.200 | 2.400 | 0.0380 | 0.0480 | -0.0240 | 0.075 | 2.048 | 16.0 | 256.0 | 4.0 | 256.0 | 16.0 | 4.00 | 64.0 | 4.0 | 0.560 |
MM3856KF5RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.500 | 4.500 | 2.400 | 2.400 | 0.0360 | -0.0280 | 0.090 | 1.024 | 16.0 | 2048.0 | 1.0 | 2048.0 | 4.00 | 16.0 | 1.0 | 0.280 | ||
MM3856MM1YLE | SON-6C | 禁止 | 电压 | 电压 | 电压 | 4.475 | 4.275 | 2.500 | 2.900 | 0.0210 | -0.0210 | 0.080 | 1.024 | 1.0 | 64.0 | 1.0 | 16.0 | 8.00 | 16.0 | 1.0 | 0.250 | ||
MM3856MM2YLE | SON-6C | 禁止 | 电压 | 电压 | 电压 | 4.520 | 4.320 | 2.100 | 2.300 | 0.0210 | -0.0240 | 0.100 | 1.024 | 1.0 | 64.0 | 1.0 | 32.0 | 8.00 | 16.0 | 1.0 | 0.250 |
