MM3766 系列

MM3766系列是采用高耐压CMOS制造工艺的保护IC，用于可充电锂离子、锂聚合物电池的过充电、过放电和过电流保护。 可对锂离子/锂聚合物2串电池的过充电、过放电、放电过电流、充电过电流进行检测。内部由电压检测器、基准电压源、延时设置电路、逻辑电路等构成。

2串用

（1） 各种检测/解除电压的选择范围与精度

　● 过充电检测电压 3.6V ~ 4.5V,5mV step ±15mV

　● 过充电解除电压 3.4 V ~ 4.5 V，50 mV step 精度±30 mV

　● 过放电检测电压 2.0V ~ 3.0V，50mV step 精度±35mV

　● 过放电解除电压 2.0V ~ 3.5V，50mV step 精度±50mV

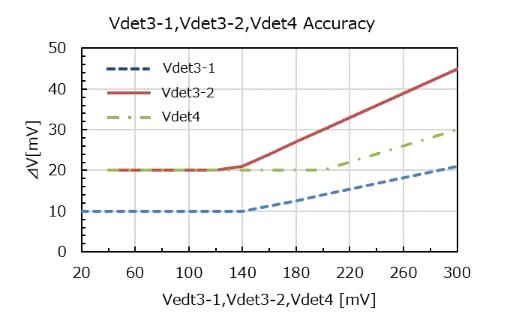

　● 放电过电流检测电压1 20mV ~ 300mV，5mV step 精度±⊿V *1

　● 放电过电流检测电压2 40mV ~ 600mV，10mV step 精度±⊿V *1

　● 短路检测电压 0.7V、0.8V、0.9V可选 精度±300mV

　● 充电过电流检测电压 -300mV ~ -40mV，5mV step 精度±⊿V *1

（2）各种检测延时时间的选择范围

　● 过充电检测延时时间 256ms ~ 4.6s可选

　● 过放电检测延时时间 8ms ~ 2s可选

　● 放电过电流检测延时时间1 8ms ~ 512ms可选

　● 放电过电流检测延时时间2 0.5ms ~ 6ms可选

　● 充电过电流检测延时时间 4ms ~ 64ms可选

　● 短路检测延迟时间 固定在300usec

（3）0V电池充电功能 可选择［禁止］/［允许］

（4） 电流消耗

　● VDD引脚消耗电流（Vcell=4.0V） Typ. 4.0μA Max. 8.0μA

　● VDD引脚消耗电流（Vcell=2.0V）Max. 0.1μA

（当过放电的解除条件为 "充电器解除 "时）

                      Max. 2.5μA（当过放电解除条件为 "电压解除 "时）

　● VBL引脚电流（Vcell=4.0V）Min. -0.3μA, Max. 0.3μA
