MM3723 系列
咨询此产品
下载产品资料
总结功能特长※1 过电流检测精度规格产品资料产品咨询
总结
MM3723系列安装在1.09 mm x 0.81 mm x 0.46 mm WLCSP封装中。 采用高耐压CMOS制造工艺的保护IC，用于可充电锂离子、锂聚合物电池的过充电、过放电和过电流保护。可对锂离子/锂聚合物单串电池的过充电、过放电、放电过电流、短路和充电过电流进行检测。
功能
单串用
特长
（1）各种检测/解除电压的选择范围与精度
● 过充电检测电压 3.6V ~ 4.6V，5mV step 精度±12mV
● 过放电检测电压 2.00V ~ 3.00V，50mV step 精度±35mV
● 放电过电流检测电压 20mV ~ 100mV，1mV step 精度±⊿V *1
● 充电过电流检测电压 -100mV ~ -20mV，1mV step 精度±⊿V *1
● 短路检测电压 100mV ~ 300mV，10mV step 精度±8%
（2）各种检测延时时间的选择范围
● 过充电检测延时时间 1.0s、1.2s、4.0s可选
● 过放电检测延时时间 20ms、24ms、32ms、96ms、128ms可选
● 放电过电流检测延时时间 8ms、12ms、16ms、20ms、256ms、512ms可选
● 充电过电流检测延时时间 4ms、6ms、8ms、10ms、12ms、16ms、96ms可选
● 短路检测延时时间 250μs ~ 400μs 标准
（3）0V电池充电功能 可选择［禁止］/［允许］
（4）低消耗电流
● 正常工作模式时 Typ. 2.5μA，Max. 4.0μA
● 待机模式下 Max. 0.1μA （有过放电锁定功能时）
Max. 0.6μA （无过放电锁定功能时）

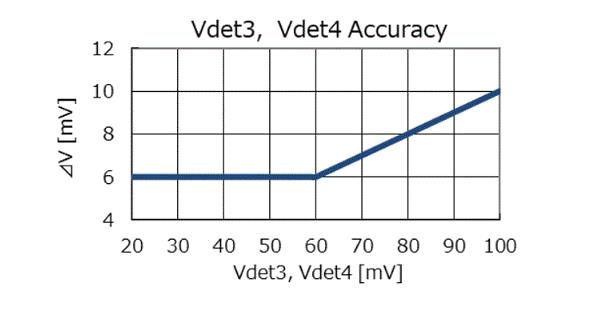

※1 过电流检测精度
规格
| 型号 | 封装 | 0V 充电 | 过充电解除方法 | 过放电解除方法 | 放电过电流解除方法 | 过充电 检测电压 [V] | 过充电 解除电压 [V] | 过放电 检测电压 [V] | 过放电 解除电压 [V] | 放电过电流 检测电压 [V] | 充电过电流 检测电压 [V] | 短路 检测电压 [V] | 过充电 检测延时时间 [s] | 过充电 解除延时时间 [ms] | 过放电 检测延时时间 [ms] | 过放电 解除延时时间 [ms] | 放电过电流 检测延时时间 [ms] | 放电过电流 解除延时时间 [ms] | 充电过电流 检测延时时间 [ms] | 充电过电流 解除延时时间 [ms] | 短路 检测延时时间 [ms] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MM3723CL1LRE | WLCSP-6B | 许可 | 电压 | Latch | 电压 | 4.425 | 4.225 | 2.300 | 2.300 | 0.040 | -0.0250 | 0.150 | 1.020 | 16.0 | 96.0 | 1.0 | 12.0 | 1.00 | 10.0 | 1.0 | 0.300 |
MM3723CL3LRE | WLCSP-6B | 许可 | 电压 | Latch | 电压 | 4.425 | 4.225 | 2.300 | 2.300 | 0.060 | -0.0200 | 0.150 | 1.020 | 16.0 | 96.0 | 1.0 | 12.0 | 1.00 | 10.0 | 1.0 | 0.300 |
MM3723CL4LRE | WLCSP-6B | 许可 | Latch | Latch | 电压 | 4.475 | 4.275 | 2.200 | 2.200 | 0.070 | -0.0300 | 0.200 | 1.020 | 32.0 | 96.0 | 1.0 | 24.0 | 1.00 | 20.0 | 1.0 | 0.650 |
