MM3722 系列
咨询此产品
下载产品资料
总结功能特长1 过电流检测精度2 短路检测1精度规格产品资料产品咨询
总结
MM3722系列是采用检流电阻Rsns，可高精度检测充电、放电电流异常的锂电池离子、锂电池聚合物可充电电池保护IC。 传统的锂离子电池板的过电流和短路检流电阻使用偏差大的FET SW内阻。MM3722系列采用外围贴片电阻，提高了过电流和短路检测精度和温度依赖性。
功能
单串用
特长
1）检测电压选择范围与精度
● 过充电检测电压 3.6V ~ 5.0V/5mVstep 精度±20mV
● 过充电解除电压 Vdet1-0.2V ~ Vdet1/5mVstep 精度±30mV
● 过放电检测电压 2.0V ~ 3.0V/50mVstep 精度±35mV
● 过放电解除电压 2.0V ~ 3.0V/50mVstep 精度+65/-35mV（当Vdet2=Vrel2）
精度+90/-65mV（当Vdet2≠Vrel2）
● 放电过电流检测电压 20mV ~ 150mV/1mVstep 精度±⊿V *1
● 充电过电流检测电压 -150mV ~ -20mV/1mVstep 精度±⊿V *1
● 短路检测电压1 40mV ~ 250V/1mVstep 精度±⊿V *2
● 短路检测电压2 VDD-0.9V 精度±300mV
● 禁止0V充电电池电压 1.3V ~ 1.8V/0.1Vstep 精度±100mV
0.9V 精度±300mV
（2）延时时间的设定
● 过充电检测延时时间 256ms ~ 4.6s
● 过放电检测延时时间 8ms ~ 256ms
● 放电过电流检测延时时间 8ms ~ 256ms
● 充电过电流检测延时时间 6ms ~ 64ms
● 短路检测延时时间 250μs ~ 400μs
（3）0V电池充电功能 可选择［禁止］／［允许］
（4）低消耗电流
● 正常工作模式下 Typ. 3.0μA, Max. 6.0μA
● 待机模式下 Max. 0.1μA （有过放电锁定功能时）
Max. 0.6μA （无过放电锁定功能时）

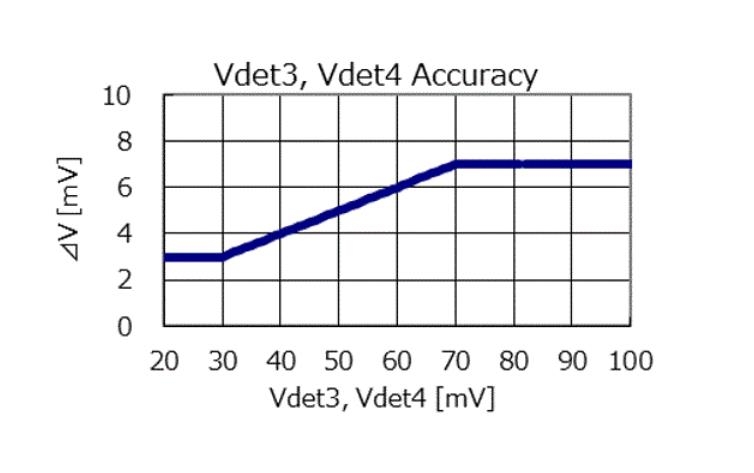

1 过电流检测精度

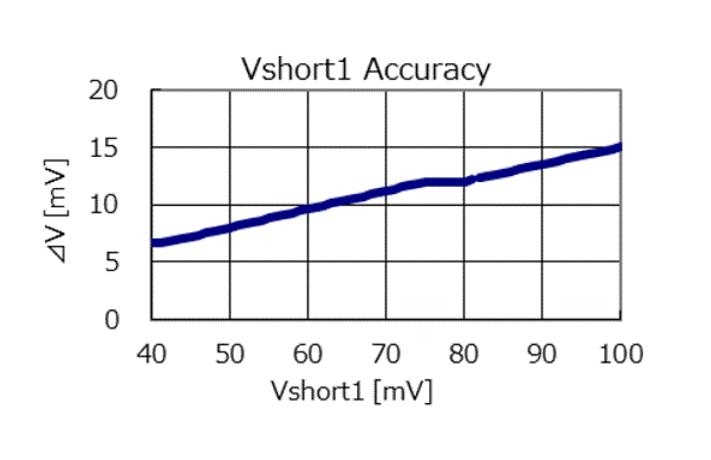

2 短路检测1精度
规格
| 型号 | 封装 | 0V 充电 | 过充电解除方法 | 过放电解除方法 | 放电过电流解除方法 | 过充电 检测电压 [V] | 过充电 解除电压 [V] | 过放电 检测电压 [V] | 过放电 解除电压 [V] | 放电过电流 检测电压 [V] | 充电过电流 检测电压 [V] | 短路 检测电压 [V] | 过充电 检测延时时间 [s] | 过充电 解除延时时间 [ms] | 过放电 检测延时时间 [ms] | 过放电 解除延时时间 [ms] | 放电过电流 检测延时时间 [ms] | 放电过电流 解除延时时间 [ms] | 充电过电流 检测延时时间 [ms] | 充电过电流 解除延时时间 [ms] | 短路 检测延时时间 [ms] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MM3722AC1YRE | SON-6C | 禁止 | 电压 | 电压 | 电压 | 4.425 | 4.225 | 2.500 | 2.900 | 0.032 | -0.0200 | 0.060 | 1.020 | 16.0 | 96.0 | 1.0 | 12.0 | 1.00 | 10.0 | 1.0 | 0.300 |
MM3722AJ1YRE | SON-6C | 许可 | 电压 | 电压 | 电压 | 4.425 | 4.225 | 2.500 | 2.900 | 0.036 | -0.0200 | 0.060 | 1.020 | 16.0 | 96.0 | 1.0 | 12.0 | 1.00 | 10.0 | 1.0 | 0.300 |
MM3722AJ2RRE | SSON-6J | 许可 | 电压 | 电压 | 电压 | 4.475 | 4.275 | 2.500 | 2.900 | 0.036 | -0.0200 | 0.060 | 1.020 | 16.0 | 96.0 | 1.0 | 12.0 | 1.00 | 10.0 | 1.0 | 0.300 |
MM3722AJ4RRE | SSON-6J | 许可 | 电压 | 电压 | 电压 | 4.470 | 4.270 | 2.500 | 2.900 | 0.049 | -0.0310 | 0.160 | 1.020 | 16.0 | 125.0 | 1.0 | 16.0 | 1.00 | 8.0 | 1.0 | 0.250 |
MM3722AJ4YRE | SON-6C | 许可 | 电压 | 电压 | 电压 | 4.470 | 4.270 | 2.500 | 2.900 | 0.049 | -0.0310 | 0.160 | 1.020 | 16.0 | 125.0 | 1.0 | 16.0 | 1.00 | 8.0 | 1.0 | 0.250 |
MM3722AM1RRE | SSON-6J | 禁止 | 电压 | 电压 | 电压 | 4.475 | 4.275 | 2.500 | 2.900 | 0.032 | -0.0200 | 0.060 | 1.024 | 16.0 | 96.0 | 1.0 | 12.0 | 1.00 | 10.0 | 1.0 | 0.300 |
MM3722AM5RRE | SSON-6J | 禁止 | 电压 | 电压 | 电压 | 4.475 | 4.275 | 2.600 | 3.000 | 0.050 | -0.0300 | 0.180 | 1.024 | 16.0 | 20.0 | 1.0 | 12.0 | 1.00 | 16.0 | 1.0 | 0.250 |
MM3722AM6YRE | SON-6C | 禁止 | 电压 | 电压 | 电压 | 4.475 | 4.275 | 2.500 | 2.900 | 0.027 | -0.0210 | 0.090 | 1.020 | 16.0 | 96.0 | 1.0 | 12.0 | 1.00 | 10.0 | 1.0 | 0.300 |
MM3722AM7RRE | SSON-6J | 禁止 | 电压 | 电压 | 电压 | 4.500 | 4.300 | 2.600 | 3.000 | 0.040 | -0.0350 | 0.180 | 1.024 | 16.0 | 20.0 | 1.0 | 12.0 | 1.00 | 16.0 | 1.0 | 0.250 |
MM3722AM9RRE | SSON-6J | 禁止 | 电压 | 电压 | 电压 | 4.590 | 4.390 | 2.500 | 2.900 | 0.050 | -0.0500 | 0.240 | 1.024 | 16.0 | 32.0 | 1.0 | 20.0 | 1.00 | 32.0 | 1.0 | 0.500 |
MM3722AMBRRE | SSON-6J | 禁止 | 电压 | 电压 | 电压 | 4.600 | 4.400 | 2.500 | 2.900 | 0.065 | -0.0500 | 0.210 | 1.024 | 16.0 | 32.0 | 1.0 | 20.0 | 1.00 | 32.0 | 1.0 | 0.500 |
MM3722AMCRRE | SSON-6J | 禁止 | 电压 | 电压 | 电压 | 4.600 | 4.400 | 2.100 | 2.300 | 0.065 | -0.0500 | 0.210 | 1.024 | 16.0 | 32.0 | 1.0 | 20.0 | 1.00 | 32.0 | 1.0 | 0.500 |
MM3722CM1RRE | SSON-6J | 禁止 | 电压 | Latch | 电压 | 4.275 | 4.075 | 2.400 | 2.400 | 0.034 | -0.0220 | 0.180 | 1.024 | 16.0 | 20.0 | 1.0 | 32.0 | 4.00 | 16.0 | 1.0 | 0.250 |
MM3722CM2RRE | SSON-6J | 禁止 | 电压 | Latch | 电压 | 4.380 | 4.180 | 2.400 | 2.400 | 0.034 | -0.0220 | 0.180 | 1.024 | 16.0 | 20.0 | 1.0 | 32.0 | 4.00 | 16.0 | 1.0 | 0.250 |
MM3722EF1RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.475 | 4.475 | 2.800 | 2.800 | 0.030 | -0.0250 | 0.180 | 1.024 | 16.0 | 20.0 | 1.0 | 12.0 | 1.00 | 10.0 | 1.0 | 0.250 |
MM3722EM1RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.275 | 4.275 | 2.300 | 2.300 | 0.035 | -0.0250 | 0.060 | 1.024 | 16.0 | 96.0 | 1.0 | 12.0 | 1.00 | 10.0 | 1.0 | 0.300 |
MM3722EM2RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.275 | 4.275 | 2.200 | 2.200 | 0.035 | -0.0250 | 0.060 | 1.024 | 32.0 | 256.0 | 1.0 | 24.0 | 1.00 | 20.0 | 1.0 | 0.530 |
MM3722EM3RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.275 | 4.275 | 2.300 | 2.300 | 0.020 | -0.0200 | 0.060 | 1.024 | 16.0 | 768.0 | 1.0 | 704.0 | 1.00 | 10.0 | 1.0 | 0.300 |
MM3722EM4RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.275 | 4.275 | 2.200 | 2.200 | 0.020 | -0.0200 | 0.060 | 1.024 | 32.0 | 1280.0 | 1.0 | 832.0 | 1.00 | 20.0 | 1.0 | 0.530 |
MM3722EN1RRE | SSON-6J | 许可 | Latch | Latch | 电压 | 4.525 | 4.525 | 2.700 | 2.700 | 0.020 | -0.0250 | 0.075 | 1.024 | 16.0 | 96.0 | 1.0 | 640.0 | 1.00 | 8.0 | 1.0 | 0.300 |
MM3722EN2RRE | SSON-6J | 许可 | Latch | Latch | 电压 | 4.250 | 4.250 | 2.500 | 2.500 | 0.024 | -0.0200 | 0.060 | 1.024 | 16.0 | 128.0 | 4.0 | 256.0 | 4.00 | 8.0 | 4.0 | 0.280 |
MM3722EN3RRE | SSON-6J | 许可 | Latch | Latch | 电压 | 4.525 | 4.525 | 2.500 | 2.500 | 0.020 | -0.0250 | 0.075 | 1.024 | 16.0 | 96.0 | 1.0 | 640.0 | 1.00 | 8.0 | 1.0 | 0.300 |
MM3722JJ1RRE | SSON-6J | 许可 | Latch | 电压 | 电压 | 4.475 | 4.475 | 2.600 | 3.000 | 0.021 | -0.0210 | 0.050 | 1.024 | 16.0 | 64.0 | 1.0 | 16.0 | 1.00 | 8.0 | 1.0 | 0.280 |
MM3722KF1RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.280 | 4.280 | 2.400 | 2.400 | 0.032 | -0.0300 | 0.180 | 1.000 | 16.0 | 20.0 | 1.0 | 12.0 | 1.00 | 16.0 | 1.0 | 0.250 |
MM3722KF2RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.425 | 4.425 | 2.400 | 2.400 | 0.034 | -0.0220 | 0.180 | 1.000 | 16.0 | 20.0 | 1.0 | 12.0 | 1.00 | 16.0 | 1.0 | 0.250 |
MM3722KF3RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.425 | 4.425 | 2.800 | 2.800 | 0.040 | -0.0300 | 0.180 | 1.000 | 16.0 | 20.0 | 1.0 | 12.0 | 1.00 | 16.0 | 1.0 | 0.250 |
MM3722KF4RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.425 | 4.425 | 2.600 | 2.600 | 0.040 | -0.0300 | 0.180 | 1.000 | 16.0 | 20.0 | 1.0 | 12.0 | 1.00 | 16.0 | 1.0 | 0.250 |
MM3722KF6RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.475 | 4.475 | 2.400 | 2.400 | 0.040 | -0.0250 | 0.180 | 1.000 | 16.0 | 20.0 | 1.0 | 12.0 | 1.00 | 16.0 | 1.0 | 0.250 |
MM3722KF7RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.475 | 4.475 | 2.400 | 2.400 | 0.020 | -0.0300 | 0.180 | 1.000 | 16.0 | 20.0 | 1.0 | 12.0 | 1.00 | 16.0 | 1.0 | 0.250 |
MM3722KF8RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.475 | 4.475 | 2.400 | 2.400 | 0.034 | -0.0220 | 0.180 | 1.000 | 16.0 | 20.0 | 1.0 | 12.0 | 1.00 | 16.0 | 1.0 | 0.250 |
MM3722KF9RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.525 | 4.525 | 2.300 | 2.300 | 0.020 | -0.0300 | 0.180 | 1.000 | 16.0 | 20.0 | 1.0 | 12.0 | 1.00 | 16.0 | 1.0 | 0.250 |
MM3722KFARRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.425 | 4.425 | 2.800 | 2.800 | 0.034 | -0.0220 | 0.180 | 1.000 | 16.0 | 20.0 | 1.0 | 12.0 | 1.00 | 16.0 | 1.0 | 0.250 |
MM3722KFCRRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.475 | 4.475 | 2.800 | 2.800 | 0.040 | -0.0250 | 0.180 | 1.000 | 16.0 | 20.0 | 1.0 | 12.0 | 1.00 | 16.0 | 1.0 | 0.250 |
MM3722PF1RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.250 | 4.250 | 2.600 | 2.600 | 0.060 | -0.0600 | 0.180 | 1.020 | 16.0 | 20.0 | 1.0 | 12.0 | 1.00 | 16.0 | 1.0 | 0.250 |
