MM3721 系列
MM3721系列是采用检流电阻Rsns，可高精度检测充电、放电电流异常的锂电池离子、锂电池聚合物可充电电池保护IC。具有两段式放电过电流检测功能，正常放电状态和大电流放电状态下可分别相应地保护系统。
单串用
（1）检测电压选择范围与精度
● 过充电检测电压 3.6V ~ 5.0V/5mVstep 精度±20mV
● 过充电解除电压 Vdet1-0.2V ~ Vdet1/5mVstep 精度±30mV
● 过放电检测电压 2.0V ~ 3.0V/50mVstep 精度±35mV
● 过放电解除电压 2.0V ~ 3.0V/50mVstep 精度+65/－35mV（当Vdet2=Vrel2）
精度+90/-65mV（当Vdet2≠Vrel2）

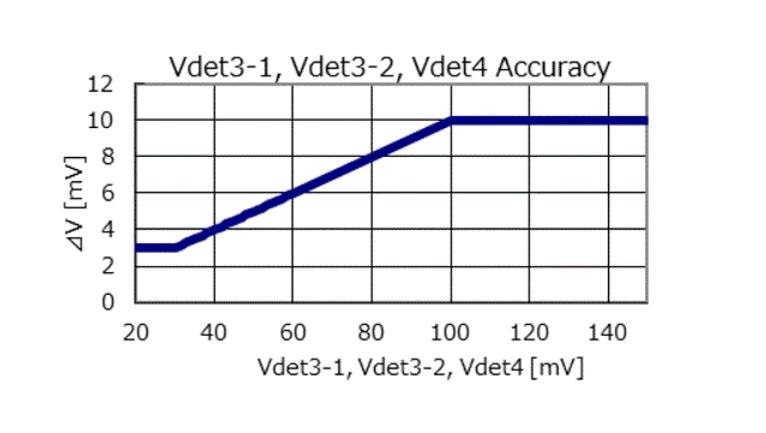

● 放电过电流检测电压1 20mV ~ 150mV/1mVstep 精度±⊿V *1
● 放电过电流检测电压2 Vdet3-1+10mV ~ 200mV/1mVstep 精度±⊿V *1
● 充电过电流检测电压 -150mV ~ -200mV/1mVstep 精度±⊿V *1
● 短路检测电压 0.4V ~ 0.9V/0.05Vstep 精度±100mV
● 禁止0V充电电池电压 1.3V ~ 1.8V/0.1Vstep 精度±100mV
0.9V 精度±300mV
（2）延时时间的设定
● 过充电检测延时时间 256ms ~ 4.6s
● 过放电检测延时时间 8ms ~ 256ms
● 放电过电流1检测延时时间 8ms ~ 7168ms
● 放电过电流2检测延时时间 6ms ~ 64ms（tVdet3-2<tVdet3-1）
● 充电过电流检测延时时间 6ms ~ 64ms
● 短路检测延时时间 250μs ~ 400μs标准
（3）0V电池充电功能 可选择［禁止］/［允许］
（4）低消耗电流
● 普通工作模式下 Typ. 3.0μA, Max. 6.0μA
● 待机模式下 Max. 0.1μA （有过放电锁定功能时）
Max. 0.6μA （无过放电锁定功能时）
| 型号 | 封装 | 0V 充电 | 过充电解除方法 | 过放电解除方法 | 放电过电流解除方法 | 过充电 检测电压 [V] | 过充电 解除电压 [V] | 过放电 检测电压 [V] | 过放电 解除电压 [V] | 放电过电流 检测电压1 [V] | 放电过电流 检测电压2 [V] | 充电过电流 检测电压 [V] | 短路 检测电压 [V] | 过充电 检测延时时间 [s] | 过充电 解除延时时间 [ms] | 过放电 检测延时时间 [ms] | 过放电 解除延时时间 [ms] | 放电过电流 检测延时时间1 [ms] | 放电过电流 检测延时时间2 [ms] | 放电过电流 解除延时时间 [ms] | 充电过电流 检测延时时间 [ms] | 充电过电流 解除延时时间 [ms] | 短路 检测延时时间 [ms] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MM3721CK1RRE | SSON-6J | 禁止 | 电压 | Latch | Latch | 4.425 | 4.325 | 2.300 | 2.300 | 0.0290 | 0.0430 | -0.0270 | 0.400 | 1.024 | 16.0 | 125.0 | 1.0 | 80.0 | 8.0 | 1.00 | 8.0 | 1.0 | 0.250 |
MM3721CK2RRE | SSON-6J | 禁止 | 电压 | Latch | Latch | 4.335 | 4.225 | 2.300 | 2.300 | 0.0290 | 0.0430 | -0.0270 | 0.400 | 1.024 | 16.0 | 125.0 | 1.0 | 80.0 | 8.0 | 1.00 | 8.0 | 1.0 | 0.250 |
MM3721EF1RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.425 | 4.425 | 2.400 | 2.400 | 0.0400 | 0.0720 | -0.0220 | 0.600 | 1.024 | 16.0 | 125.0 | 1.0 | 3072.0 | 10.0 | 1.00 | 8.0 | 1.0 | 0.300 |
MM3721EF2RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.420 | 4.420 | 2.300 | 2.300 | 0.0300 | 0.0400 | -0.0200 | 0.400 | 1.024 | 16.0 | 125.0 | 1.0 | 5120.0 | 8.0 | 1.00 | 8.0 | 1.0 | 0.300 |
MM3721EF5RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.420 | 4.420 | 2.300 | 2.300 | 0.0320 | 0.0470 | -0.0280 | 0.400 | 1.024 | 16.0 | 125.0 | 1.0 | 5120.0 | 8.0 | 1.00 | 8.0 | 1.0 | 0.300 |
MM3721EF6RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.470 | 4.470 | 2.300 | 2.300 | 0.0370 | 0.0540 | -0.0210 | 0.400 | 1.024 | 16.0 | 125.0 | 1.0 | 5120.0 | 8.0 | 1.00 | 8.0 | 1.0 | 0.300 |
MM3721EF7RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.430 | 4.430 | 2.300 | 2.300 | 0.0340 | 0.0500 | -0.0200 | 0.400 | 1.024 | 16.0 | 125.0 | 1.0 | 5120.0 | 8.0 | 1.00 | 8.0 | 1.0 | 0.300 |
MM3721EF8RRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.275 | 4.275 | 2.300 | 2.300 | 0.0300 | 0.0400 | -0.0200 | 0.400 | 1.024 | 16.0 | 125.0 | 1.0 | 5120.0 | 8.0 | 1.00 | 8.0 | 1.0 | 0.300 |
MM3721EFBRRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.470 | 4.470 | 2.300 | 2.300 | 0.0320 | 0.0470 | -0.0280 | 0.400 | 1.024 | 16.0 | 125.0 | 1.0 | 2304.0 | 8.0 | 1.00 | 8.0 | 1.0 | 0.300 |
MM3721EFDRRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.275 | 4.275 | 2.300 | 2.300 | 0.0300 | 0.0400 | -0.0200 | 0.400 | 1.024 | 16.0 | 125.0 | 1.0 | 5120.0 | 32.0 | 1.00 | 8.0 | 1.0 | 0.300 |
MM3721EFERRE | SSON-6J | 禁止 | Latch | Latch | 电压 | 4.400 | 4.400 | 2.300 | 2.300 | 0.0300 | 0.0400 | -0.0200 | 0.400 | 1.024 | 16.0 | 125.0 | 1.0 | 5120.0 | 32.0 | 1.00 | 8.0 | 1.0 | 0.300 |
MM3721EL1RRE | SSON-6J | 许可 | Latch | Latch | 电压 | 4.425 | 4.425 | 2.600 | 2.600 | 0.0300 | 0.0450 | -0.0250 | 0.250 | 1.024 | 16.0 | 125.0 | 1.0 | 5120.0 | 16.0 | 1.00 | 8.0 | 1.0 | 0.250 |
MM3721EL2RRE | SSON-6J | 许可 | Latch | Latch | 电压 | 4.475 | 4.475 | 2.600 | 2.600 | 0.0300 | 0.0450 | -0.0250 | 0.250 | 1.024 | 16.0 | 125.0 | 1.0 | 5120.0 | 16.0 | 1.00 | 8.0 | 1.0 | 0.250 |
MM3721EL3RRE | SSON-6J | 许可 | Latch | Latch | 电压 | 4.525 | 4.525 | 2.600 | 2.600 | 0.0300 | 0.0450 | -0.0250 | 0.250 | 1.024 | 16.0 | 125.0 | 1.0 | 5120.0 | 16.0 | 1.00 | 8.0 | 1.0 | 0.250 |
MM3721FF1RRE | SSON-6J | 禁止 | 电压 | 电压 | 电压 | 4.440 | 4.240 | 2.300 | 2.600 | 0.0400 | 0.0630 | -0.0200 | 0.800 | 4.600 | 16.0 | 96.0 | 1.0 | 160.0 | 16.0 | 1.00 | 8.0 | 1.0 | 0.300 |
MM3721FF2YRE | SON-6C | 禁止 | 电压 | 电压 | 电压 | 4.440 | 4.240 | 2.300 | 2.600 | 0.0640 | 0.0950 | -0.0220 | 0.800 | 4.600 | 16.0 | 96.0 | 1.0 | 160.0 | 16.0 | 1.00 | 8.0 | 1.0 | 0.300 |
MM3721HF1RRE | SSON-6J | 禁止 | 电压 | Latch | 电压 | 4.440 | 4.240 | 2.300 | 2.300 | 0.0250 | 0.0380 | -0.0200 | 0.400 | 4.600 | 16.0 | 96.0 | 1.0 | 448.0 | 24.0 | 1.00 | 8.0 | 1.0 | 0.300 |
MM3721HF2RRE | SSON-6J | 禁止 | 电压 | Latch | 电压 | 4.440 | 4.240 | 2.300 | 2.300 | 0.0250 | 0.0340 | -0.0200 | 0.400 | 4.600 | 16.0 | 96.0 | 1.0 | 448.0 | 24.0 | 1.00 | 8.0 | 1.0 | 0.300 |
MM3721HF4RRE | SSON-6J | 禁止 | 电压 | Latch | 电压 | 4.485 | 4.285 | 2.300 | 2.300 | 0.0250 | 0.0340 | -0.0200 | 0.400 | 4.600 | 16.0 | 96.0 | 1.0 | 448.0 | 24.0 | 1.00 | 8.0 | 1.0 | 0.300 |
MM3721HF7RRE | SSON-6J | 禁止 | 电压 | Latch | 电压 | 4.470 | 4.250 | 2.400 | 2.400 | 0.0240 | 0.0350 | -0.0200 | 0.400 | 1.024 | 16.0 | 96.0 | 1.0 | 160.0 | 8.0 | 2.00 | 8.0 | 1.0 | 0.400 |
MM3721HF8RRE | SSON-6J | 禁止 | 电压 | Latch | 电压 | 4.520 | 4.310 | 2.300 | 2.300 | 0.0240 | 0.0350 | -0.0200 | 0.400 | 1.024 | 16.0 | 96.0 | 1.0 | 256.0 | 16.0 | 2.00 | 16.0 | 1.0 | 0.400 |
MM3721HL1RRE | SSON-6J | 许可 | 电压 | Latch | 电压 | 4.475 | 4.275 | 2.500 | 2.500 | 0.0250 | 0.0340 | -0.0250 | 0.400 | 1.024 | 16.0 | 96.0 | 1.0 | 448.0 | 24.0 | 1.00 | 8.0 | 1.0 | 0.427 |
MM3721JF1YRE | SON-6C | 禁止 | Latch | 电压 | 电压 | 4.275 | 4.275 | 2.300 | 2.600 | 0.0280 | 0.0420 | -0.0240 | 0.400 | 1.024 | 16.0 | 125.0 | 1.0 | 5120.0 | 8.0 | 1.00 | 8.0 | 1.0 | 0.300 |
