MJ3542 系列

MJ3542系列是用于可充电锂离子/锂聚合物电池的保护IC，它将保护IC和MOS-FET结合在一个封装中。 可对锂离子/锂聚合物单串电池的过充电、过放电、放电过电流、短路及充电过电流进行检测。OTP技术实现了对电池异常情况的超精确检测和保护。

单串用

（1）各种检测/解除电压的选择与精度

　● 过充电检测电压 4.10 V ~ 4.60 V，5 mV step 精度±10 mV

　● 过充电解除电压 Vdet1 ~ CHYS（*1）

　● 过放电检测电压 2.00V ~ 2.80V，100mV step 精度±35mV

　● 过放电解除电压 Vdet2 + DHYS（*2）

　● 放电过电流检测电流 3.0A ~ 12.0A，0.1A step*3

　● 充电过电流检测电流 3.0A ~ 12.0A，0.1A step *3

　● 短路检测电压90mV ~ 180mV，5mV step 精度±10mV

（2）各种检测/解除延时时间的选择范围

　● 过充电检测延时时间 1.024s、4.6s可选

　● 过充电解除延时时间 8ms、16ms可选

　● 过放电检测延时时间 可在 20ms、96ms、144ms可选

　● 过电过电流检测延时时间 6ms、8ms、12ms、16ms、20ms、32ms、128ms、256ms可选

　● 充电过电流检测延时时间 8ms、16ms、32ms可选

　● 短路检测延时时间 300us ~ 600us，50µs step 可选

（3）0V电池充电功能 可选择［禁止］/［允许］

（4）低消耗电流

　● 正常工作模式时 Typ. 4.5μA， Max. 7.0μA

　● 待机模式时 Max. 0.1μA （当有“过放电锁定功能”时）

              Max. 0.3μA （当无“过放电锁定功能”时）

（5） MOS-FET的源对源导通电阻 Typ. 4.7mΩ（@VCC=3.6V）

1 CHYS（滞后电压）无（0V）、CHYS1、CHYS2可选 CHYS1、CHYS2依存于Vdet1的设定值

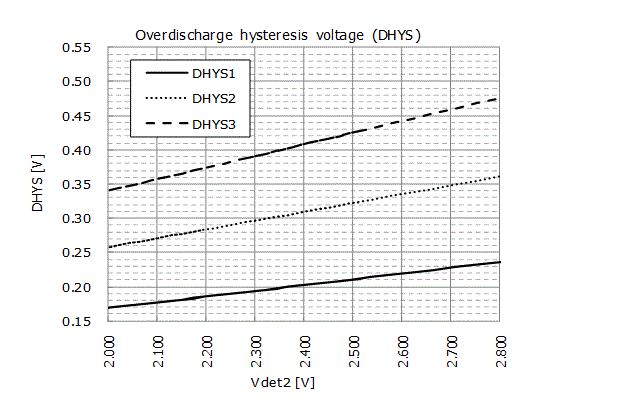

2 DHYS（滞后电压）无（0 V）、DHYS1、DHYS2、DHYS3可选 DHYS1、DHYS2、DHYS3依存于Vdet2的设定值

3 过电流检测电流的精度取决于设定值。了解更多详情，请联系我们。
