MC3761 系列

MC3761系列是用于可充电锂离子/锂聚合物电池的保护IC，它将保护IC和MOS-FET结合在一个封装中。 可对锂离子/锂聚合物单串电池的过充电、过放电、放电过电流、短路及充电过电流进行检测。

单串用

（1）各种检测/解除电压的选择与精度

　● 过充电检测电压 4.2V ~ 4.70V，5mV step 精度±20mV

　● 过充电解除电压 Vdet1 ~ Vdet1-0.4V，100mV step 精度-30/+20mV（Vdet1=Vrel1）

                                             精度±30 mV（Vdet1≠Vrel1）

　● 过放电检测电压 2.00V ~ 3.30V，50mV step 精度±30mV

　● 过放电解除电压 Vdet2 ~ Vdet2+0.4V，100mV step 精度-30/+40mV（Vdet2=Vrel2）

                                                     精度±90 mV（Vdet2≠Vrel2）

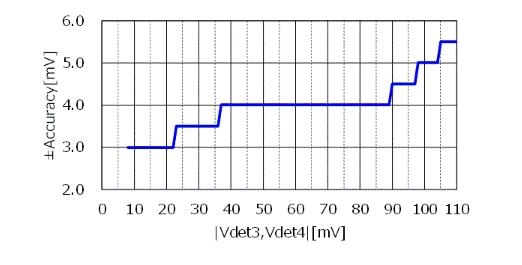

　● 放电过电流检测电压 +8mV ~ +110mV，1mV step 精度*1

（放电过流检测电流0.140A ~ 1.95A）

　● 放电过电流解除电压 VDD-0.7V、VREF、Vdet3可选

　● 充电过电流检测电压 -8mV ~ -100mV，1mV step 精度*1

（过充电流检测电流0.140A ~ 1.75A）

　● 短路检测电压 0.040V ~ 0.700V，5mVstep 精度±20 ~ 50mV

（2）各种检测延时时间的选择范围

　● 过充电检测延时时间1.0s固定

　● 过放电检测延时时间 20ms、96ms、144ms可选

　● 放电过电流检测延时时间 6ms、8ms、12ms、16ms、20ms、32ms、128ms、256ms、512ms可选

　● 过充电电流检测延时时间 8ms、16ms、32ms可选

　● 短路检测延时时间 150μs ~ 550μs，step 50μs

（3）0V电池充电功能 可选择［禁止］/［允许］

（4）低消耗电流

   ● 普通工作模式时 Typ. 1.0μA， Max. 1.4μA

   ● 待机模式时 Max. 0.025μA （当有“过放电锁定功能”时）

                  Max. 0.550μA （当无“过放电锁定功能”时）

（5） MOS-FET的源对源导通电阻 Typ. 56.5mΩ（@VCC=3.5V）
